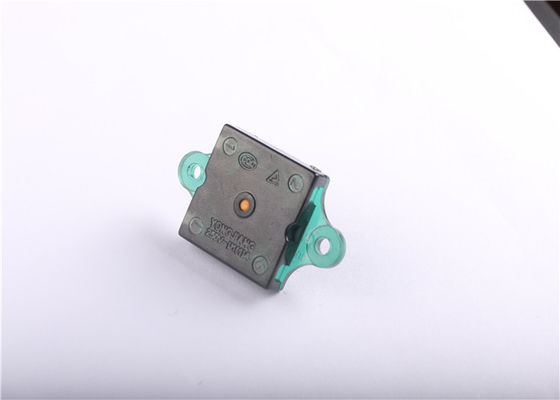

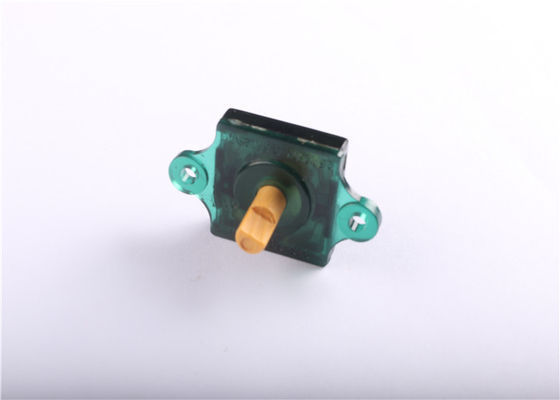

Không thấm nước Pcb Núi Chuyển Đổi Quay

Điều kiện cho Reflow

1. Phương pháp sưởi ấm

Phương pháp sưởi ấm đôi với nóng hồng ngoại.

2. đo nhiệt độ

Cặp nhiệt điện 0,1 đến 0,2 Φ CA (K) hoặc CC (T) tại các điểm hàn (bề mặt lá đồng). Băng chống nóng

nên được sử dụng để sửa lỗi.

3. nhiệt độ hồ sơ

(1) Nhiệt độ trên phải được đo ở đầu công tắc. Có những trường hợp nhiệt độ của bo mạch chủ PC khác với nhiệt độ của công tắc, tùy thuộc vào vật liệu, kích thước, độ dày của bo mạch PC và các loại khác. Nên cẩn thận để tránh nhiệt độ bề mặt của công tắc vượt quá 260 ° C.

(2) Các điều kiện hàn khác nhau tùy thuộc vào máy hàn reflow. Trước khi xác minh điều kiện hàn là rất khuyến khích.

Chú ý:
1. nó là đề nghị để sử dụng hơn 3% mở rộng quy mô bột của hàn dán, tránh các hàn thông lượng nhập vào chuyển đổi để chuyển đổi là không hợp lệ.
2. khi thiết kế tay cầm báo chí, xin vui lòng tham khảo các bản vẽ được cung cấp, không nhấn trực tiếp chuyển đổi với một đối tượng sắc nét, và xử lý cần phải được nhấn theo chiều dọc ở trung tâm của chuyển đổi, và nhấn tay cầm để nhấn hệ thống tại ± 3 °.
3.switch quá trình hàn, nên đặc biệt chú ý đến nhiệt độ và kiểm soát thời gian tại 255 ± 2 ℃, không quá 5 giây. nếu không nhiệt độ quá cao, nó sẽ ảnh hưởng đến tuổi thọ chuyển đổi.
4. khi hàn, chuyển đổi nên được giữ OFF để tránh việc chuyển đổi từ bị hư hỏng.
